Budowa wiaduktu kolejowego WK-20 - Odcinek C


W związku z budową wiaduktu kolejowego WK-20 na działce ew. nr 101, ob. Komorniki, gm. Tarczyn, pow. Piaseczyński, woj. mazowieckie, na odcinku linii kolejowej nr 12 Skierniewice – Łuków od 07.03.2019 r. będzie zamknięty tor nr 2. Planowany czas robót na tym torze będzie trwał 3,5 miesiąca.

Nazwa obiektu: WK-20

  • Województwo: mazowieckie
  • Powiat: piaseczyński
  • Gmina: Tarczyn
  • Obręb: Komorniki
  • Nr działki kolejowej: 101
  • Typ obiektu: wiadukt kolejowy
  • Kilometraż drogi ekspresowej S7: 22+038,19 (22+029,551 wg PFU)
  • Kilometraż linii kolejowej nr 12: 50+228,47
  • Linia kolejowa w ciągu: LK 12 (Skierniewice – Pilawa)
  • Przeszkoda: droga ekspresowa S7
  • Kąt skrzyżowania z przeszkodą: 77.3°
  • Klasa obciążenia: k+2, α=1.21
  • Długość całkowita: ok 39,92 m (długość płyty pomostu w osi pomostu)
  • Szerokość całkowita: 10,90 m

Przeznaczeniem obiektu budowlanego w postaci wiaduktu kolejowego WK-20 jest wykonanie dwupoziomowego skrzyżowania linii kolejowej nr 12 z projektowaną drogą ekspresową S-7. Opracowanie wchodzi w skład projektu drogi ekspresowej S-7 na odcinku od km 21+746,16 do km 24+003,01. Nowy obiekt zaprojektowano w ciągu linii kolejowej nr 12 Skierniewice – Łuków.

Linia nr 12 jest linią pierwszorzędną, znaczenia państwowego, dwutorową, zelektryfikowaną, normalnotorową, dostosowaną do standardów unijnych i wymogów umów AGC i AGTC.

Prędkość konstrukcyjna na wspomnianym odcinku linii kolejowej wynosi V=120 km/h. Na odcinku Marków – Czachówek Zachodni, gdzie planuje się budowę obiektu prowadzony jest ruch pociągów towarowych i pasażerskich. Linia kolejowa przewidziana jest do modernizacji w ramach robót inwestycyjnych.

Sieć trakcyjna w miejscu lokalizacji obiektu charakteryzuje się parametrami C120-2C. Projektowany obiekt zlokalizowany jest w sekcji naprężenia od km 49+234 do km 50+539. Na długości projektowanego obiektu w przęśle pomiędzy podporami P1-P2 (km od 50+246,7 do km 50+227,1 linii nr 12) w km 50+234 zlokalizowane są konstrukcje wsporcze (słupy trakcyjne) sieci trakcyjnej. W miejscu projektowanego wiaduktu linia kolejowa poprowadzone jest na nasypie o wysokości ok. 3,5 m. Nasyp otoczony jest lasami i łąkami.

Prowadzenia ruchu pociągów podczas budowy wiaduktu kolejowego (WK-20) w km 50,288 linii kolejowej nr 12 Skierniewice – Łuków” będzie budowany metoda połówkową. Dla każdego z torów zostaną wybudowane osobne konstrukcje zdylatowane podłużnie.



FAZA 1 - zamknięcie ruchu kolejowego na torze nr 2 przy jednoczesnych krótkotrwałych wyłączeniach sieci trakcyjnej na torze nr 1

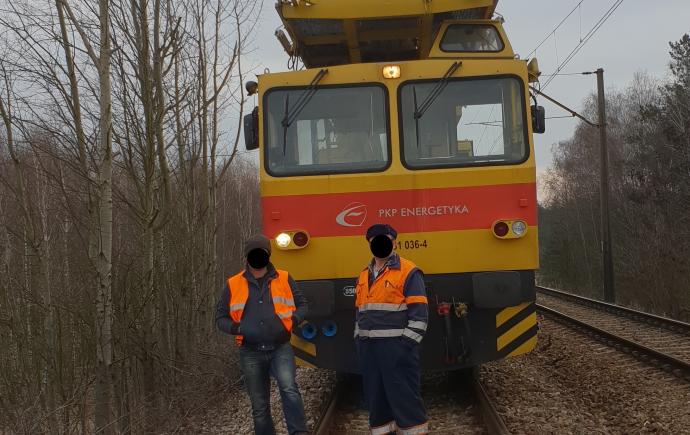

  • Demontaż sieci trakcyjnej toru nr 2

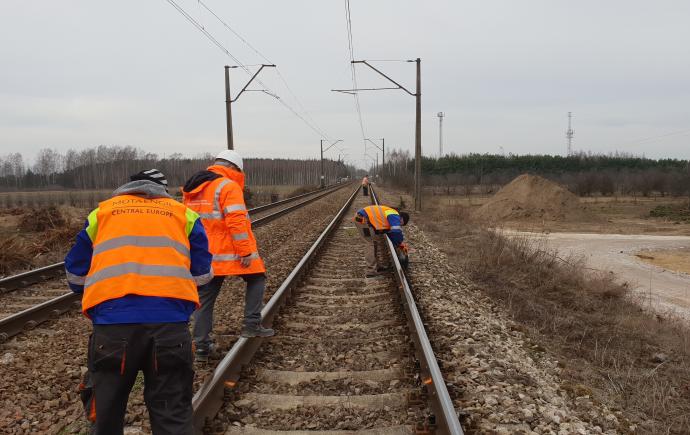

  • Demontaż nawierzchni na torze nr 2 (o długości umożliwiającej późniejsze wykonanie stref przejściowych)
  • Wbicie grodzic stalowych w międzytorzu (możliwie blisko toru nr 1)



FAZA 2 - zamknięty tor nr 2, ruch ciągły na torze nr 1

  • Częściowa rozbiórka nasypu kolejowego pod torem nr 2 do poziomu spodu oczepów palisady z pali CFA



FAZA 3 - zamknięty tor nr 2, krótkotrwałe wyłączenia sieci trakcyjnej na torze nr 1

  • Wykonanie palisad z pali CFA pod podpory obiektu pod torem nr 2
  • Wbicie grodzic stalowych pod skrzydła obiektu pod torem nr 2



FAZA 4 - zamknięty tor nr 2, ruch ciągły na torze nr 1

  • Wykonanie wykopu między palisadami i ściankami z grodzic do wysokości umożliwiającej późniejsze wykonanie ustroju nośnego obiektu pod torem nr 2
  • Wykonanie kotew gruntowych zabezpieczających skrzydła pierwszego obiektu



FAZA 5 - zamknięty tor nr 2, ruch ciągły na torze nr 1

  • Wykonanie ustroju nośnego obiektu pod torem nr 2 (oczepy wraz z płyta pomostu)



FAZA 6 - zamknięty tor nr 2, ruch ciągły na torze nr 1

  • Wykonanie stref przejściowych przy obiekcie pod torem nr 2
  • Ułożenie nawierzchni kolejowej toru 2
  • Montaż sieci trakcyjnej wraz z nowa konstrukcją wsporczą na obiekcie pod torem nr 2
  • Regulacja torowiska toru nr 2 w planie i wysokościowo na długości zgodnej z opracowaniem branży torowej
  • Przywrócenie ruchu pociągów po torze nr 2
  • Zamknięcie toru nr 1



FAZA 7 - zamknięcie ruchu kolejowego na torze nr 1 przy jednoczesnych krótkotrwałych włączeniach sieci trakcyjnej na torze nr 2

  • Demontaż sieci trakcyjnej toru nr 1
  • Demontaż nawierzchni na torze nr 1 (o długości umożliwiającej późniejsze wykonanie stref przejściowych)
  • Usunięcie ścianek szczelnych w międzytorzu na długości obiektu
  • Częściowa rozbiórka nasypu kolejowego pod torem nr 1 do poziomu spodu oczepów palisady z pali CFA
  • Wykonanie palisad z pali CFA pod podpory obiektu pod torem nr 1
  • Wbicie grodzic stalowych pod skrzydła obiektu pod torem nr 1



FAZA 8 - zamknięty tor nr 1, ruch ciągły na torze nr 2

  • Wykonanie wykopu między palisadami i ściankami z grodzic do wysokości umożliwiającej późniejsze wykonanie ustroju nośnego obiektu pod torem nr 1
  • Wykonanie kotew gruntowych zabezpieczających skrzydła drugiego obiektu



FAZA 9 - zamknięty tor nr 1, ruch ciągły na torze nr 2

  • Wykonanie ustroju nośnego obiektu pod torem nr 1 (oczepy wraz z płyta pomostu)



FAZA 10 - zamknięty tor nr 1, ruch ciągły na torze nr 2

  • Wykonanie stref przejściowych przy obiekcie pod torem nr 1
  • Ułożenie nawierzchni kolejowej toru 1
  • Montaż sieci trakcyjnej wraz z nowa konstrukcją wsporczą na obiekcie pod torem nr 1
  • Regulacja torowiska toru nr 1 w planie i wysokościowo na długości zgodnej z opracowaniem branży torowej
  • Przywrócenie ruchu pociągów po torze nr 1



FAZA 11 - ruch ciągły na torze nr 1 oraz torze nr 2

  • Pogłębianie wykopu do poziomu wymaganego do wybudowania drogi ekspresowej
  • Oczyszczenie odsłoniętej palisady z pali CFA
  • Wykonanie okładziny z płyt betonowych podpór
  • Prace wykończeniowe pod obiektem oraz w jego rejonie związane z budową drogi ekspresowej



Budowy obiektu rozpoczęła się 7 marca, zakończenie robót związanych z budową obiektu oraz infrastruktury kolejowej powiązanej z budowlową obiektu planowane jest po 7 miesiącach od rozpoczęcia prac.
